Delikli Tip Delikli Kablo Kanalı Serisi için En İyi Kılavuz

Kablo yönetiminin karmaşık dünyasında doğru destek sisteminin seçilmesi güvenlik, verimlilik ve uzun ömür açısından çok önemlidir. Mevcut çeşitli seçenekler arasında, Delikli Tip Delikli Kablo Kanalı Serisi çok yönlü ve sağlam bir çözüm olarak öne çıkıyor. Bu kapsamlı kılavuz, bir sonraki projeniz için bilinçli bir karar vermenize yardımcı olacak tasarımını, faydalarını, uygulamalarını ve önemli hususları keşfederek bu spesifik seriyi derinlemesine ele almaktadır. biryrıca aşağıdakiler de dahil olmak üzere sık sorulan soruları da ele alacağız: delikli ve merdiven tipi kablo kanalı arasındaki fark bütünsel bir anlayış sağlamak.

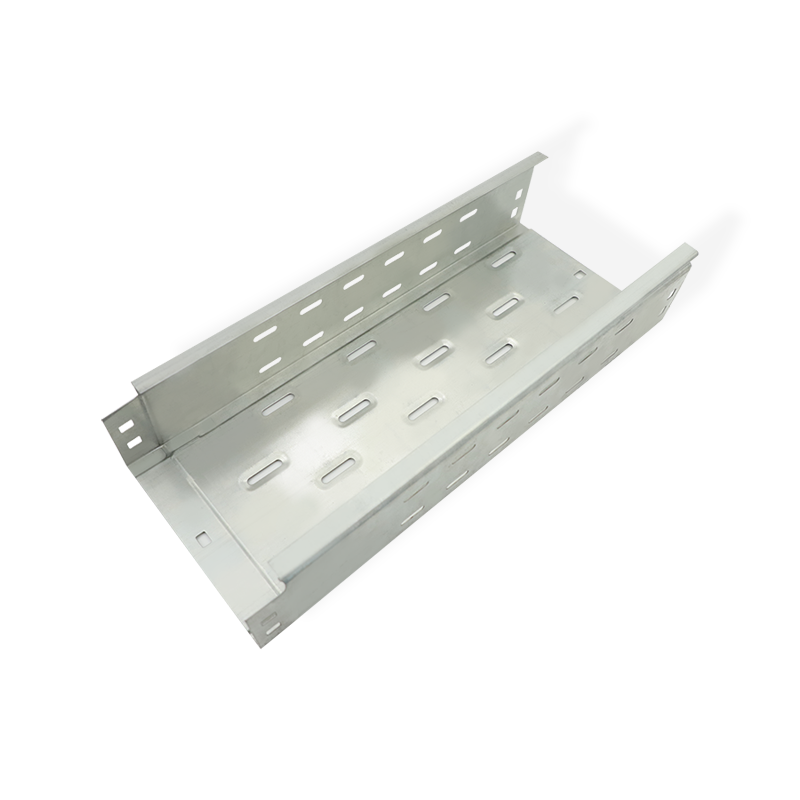

Delikli Tip Delikli Kablo Kanalı Nedir?

A Delikli Tip Delikli Kablo Kanalı Tipik olarak çelik, alüminyum veya paslanmaz çelikten yapılmış prefabrik bir yapı sistemidir. Tanımlayıcı özelliği, alt ve yan raylarda eşit şekilde delinmiş deliklere sahip sağlam bir tabandır. Bu delikler rastgele değildir; ağırlığın azaltılmasından gelişmiş havalandırmaya kadar çok sayıda avantaj sağlayacak şekilde tasarlanmıştır. Bu tasarım, modern endüstriyel ve ticari elektrik tesisatlarının temel taşıdır.

• İnşaat: Tek bir metal levhadan oluşturulur, daha sonra delinir ve son U şekline veya sepet benzeri formuna bükülür.
• Havalandırma: Delikler, kabloların etrafında mükemmel hava sirkülasyonu sağlayarak ısı oluşumunu önler ve kablo ömrünü uzatır.
• Dayanıklılık: Uzun, desteklenmeyen açıklıklar boyunca ağır kablo yüklerini desteklemek ve aynı zamanda çevresel stres faktörlerine direnmek üzere tasarlanmıştır.

Temel Özellikler ve Avantajlar

Delikli kablo kanalı serisinin popülaritesi, yaygın kablo yönetimi zorluklarını gideren benzersiz özelliklerden kaynaklanmaktadır. Tasarımı, daha güvenli ve daha yönetilebilir bir elektrik altyapısına doğrudan katkıda bulunur.

• Üstün Kablo Görünürlüğü: Açık tasarım, tek tek kabloların görsel olarak kolayca tanımlanmasına ve izlenmesine olanak tanıyarak bakım ve sorun giderme işlemlerini basitleştirir.
• Etkili Isı Dağıtımı: Delikler, aşırı ısınmanın kablo yalıtımını bozabileceği yoğun güç kurulumları için kritik bir faktör olan pasif soğutmayı kolaylaştırır.
• Hafif ama Güçlü: Delik açma işlemi, yapısal bütünlükten önemli ölçüde ödün vermeden fazla malzemeyi ortadan kaldırır, böylece kullanımı ve kurulumu daha kolay, daha hafif bir tepsi elde edilir.
• Yönlendirmede Esneklik: Çok çeşitli standart bağlantı parçaları (dirsekler, te'ler, redüktörler) mevcut olan bu tepsiler, engellerin etrafındaki karmaşık yollarda gezinmek üzere yapılandırılabilir.

Delikli Kablo Kanallarının Diğer Tiplerle Karşılaştırılması

Delikli serinin değerini gerçekten anlamak için, onun daha geniş kablo kanalı ekosistemindeki konumunu anlamak çok önemlidir. Tepsi türleri arasındaki seçim genellikle destek, koruma ve havalandırma gereksinimleri arasındaki dengeye bağlıdır.

Delikli ve Merdiven Tipi Kablo Kanalı Karşılaştırması

Kablo yönetiminde sık sorulan bir soru şu: delikli ve merdiven tipi kablo kanalı arasındaki fark . Her ikisi de yaygın olarak kullanılsa da tasarımlarına göre biraz farklı amaçlara hizmet ederler.

Merdiven tepsisi, merdivene benzeyen, ayrı çapraz çubuklarla birbirine bağlanan iki yan raydan oluşur. Bu, maksimum güç sunar ve çok ağır kabloların olduğu uzun mesafeler için idealdir. Buna karşılık, delikli tepsinin delikli sağlam bir tabanı vardır, bu da daha küçük kablolar için daha fazla genel destek ve koruma sağlarken aynı zamanda havalandırmaya da izin verir. Aşağıdaki tablo net bir karşılaştırma sunmaktadır:

Seçim ve Kurulum İçin Kritik Özellikler

Doğruyu seçmek Delikli Tip Delikli Kablo Kanalı sadece bir tür seçmekten daha fazlasını içerir. Sistemin bütünlüğünü ve performansını sağlamak için çeşitli teknik özelliklerin dikkate alınması gerekir. Anlamak delikli kablo kanalı yük kapasitesi ilk ve en kritik adımdır.

• Yük Kapasitesi: Bu, kabloların ağırlığı ve her türlü ek çevresel yük (kar veya rüzgar gibi) dahil olmak üzere, tepsinin güvenli bir şekilde destekleyebileceği maksimum ağırlıktır. Malzeme ölçüsü, tepsi genişliği ve destek aralığı ile belirlenir.
• Malzeme ve Kaplama: Yaygın malzemeler arasında ön galvanizli çelik, sıcak daldırma galvanizli çelik, alüminyum ve paslanmaz çelik bulunur. Seçim çevreye bağlıdır (örneğin, aşındırıcı kıyı veya kimyasal tesis alanları için paslanmaz çelik).
• Tepsi Genişliği ve Derinliği: Boyutlar standarttır, ancak özel boyutlar da üretilebilir. Genişlik ve derinlik, mevcut kablo hacmini karşılamalı ve tipik olarak yaklaşık %40 yedek kapasiteye kadar gelecekteki genişlemeye olanak sağlamalıdır.

En İyi Kurulum Uygulamaları ve Destek Aralığı

Tasarlanan hedefe ulaşmak için doğru kurulum çok önemlidir. delikli kablo kanalı yük kapasitesi ve sistem güvenliği. Önemli bir faktör, delikli kablo kanalları için destek aralığı Bu da tepsinin yük altında sapmasını doğrudan etkiler.

Destek aralığı, tepsinin bina yapısına sabitlendiği noktalar (örneğin tavan çubukları veya duvar braketleri) arasındaki mesafeyi ifade eder. Daha yakın destek aralığı sistemin yük taşıma kapasitesini artırır. Optimum aralık, tepsinin yük oranına, toplam kablo ağırlığına ve izin verilen maksimum sapmaya (sarkma) dayalı bir hesaplamadır.

• Hesaplama Önemlidir: Destek aralığını asla tahmin etmeyin. Özel tepsi ve kablo yüküne göre tasarlanmalıdır.
• Üretici Yönergelerini izleyin: Saygın üreticiler, farklı yük koşulları için maksimum destek aralığını belirten ayrıntılı yük aralığı tabloları sağlar.
• Dinamik Yüklerin Hesabı: Titreşim veya potansiyel sismik faaliyetin olduğu alanlarda destek aralığının azaltılması gerekebilir ve sismik destekler kullanılmalıdır.

Sisteminizi Doğru Aksesuarlarla Optimize Etme

Eksiksiz bir kablo kanalı sistemi düz bölümlerden daha fazlasıdır. Kullanımı delikli tip için kablo kanalı aksesuarları işlevsel, güvenli ve kodlarla uyumlu bir kurulum oluşturmak için gereklidir. Bu bileşenler sistemin doğru yönlendirilmesini sağlar ve gerekli korumayı sağlar.

• Bağlantı parçaları: Bu kategori yatay ve dikey dirsekleri (dirsekler), tees'leri, çaprazları ve redüktörleri içerir. Tepsinin yön değiştirmesine ve farklı alanlara dallanmasına olanak tanırlar.
• Bağlayıcılar ve Ekleme Plakaları: Tepsinin iki düz bölümünü bir araya getirerek mekanik ve elektriksel sürekliliği sağlamak için kullanılır.
• Kapaklar: Delikli tepsiler açıkken kabloların düşen döküntülerden, damlayan sulardan korunması veya estetik nedenlerle belirli bölgelere kapaklar eklenebilir.
• Tutma Kelepçeleri: Bunlar kabloları tepsi içerisinde sabitleyen, kabloların rüzgar, titreşim veya kısa devre manyetik kuvvetleri nedeniyle yer değiştirmelerini önleyen kritik aksesuarlardır.

Maliyet Analizi ve Kaynak Kullanımı

Bir proje için bütçeleme, projenin net bir şekilde anlaşılmasını gerektirir. delikli tip kablo kanalı fiyat listesi . Maliyet tek bir rakam değildir, birçok faktörün birleşiminden etkilenir.

• Malzeme Maliyeti: Alüminyum ve paslanmaz çelik tepsiler çelikten daha pahalıdır. Hammadde fiyatları değişkendir ve nihai maliyeti doğrudan etkiler.
• Tepsi Boyutları: Kullanılan malzemenin artması nedeniyle daha geniş ve derin tepsiler daha maliyetlidir.
• Malzeme Ölçer (Kalınlık): Daha kalın, daha ağır ölçülü bir tepsi daha yüksek bir yük kapasitesine sahiptir ancak aynı zamanda daha yüksek bir fiyata sahiptir.
• Bitiş: Sıcak daldırma galvanizli kaplama, ön galvanizli kaplamaya göre daha korozyona dayanıklı ve maliyetlidir.
• Aksesuarlar: Bağlantı parçalarının, kapakların ve kelepçelerin sayısı ve türü, toplam proje maliyetine önemli ölçüde katkıda bulunabilir.

SSS

Delikli kablo kanalının sağlam alt tepsiye göre temel avantajı nedir?

Birincil avantaj ısı dağılımıdır. Katı alt tepsiler kabloları tamamen çevreleyerek ısıyı hapsederek kablo yalıtımının bozulmasını hızlandırabilir ve akım taşıma kapasitesini azaltabilir. Delikler bir Delikli Tip Delikli Kablo Kanalı sürekli hava sirkülasyonu sağlar, kabloları pasif olarak soğutur ve daha uzun, daha güvenli bir çalışma ömrü sağlar. Ek olarak delikler, kablo tanımlamayı ve kısmi değiştirmeyi katı tepsiye göre çok daha kolay hale getirir.

Delikli kablo kanalım için doğru yük kapasitesini nasıl belirlerim?

Doğrunun belirlenmesi delikli kablo kanalı yük kapasitesi çok adımlı bir süreçtir. İlk olarak, tepsiye yerleştirilecek tüm kabloların toplam ağırlığını, yalıtımları ve gelecekteki olası kablo eklemeleri de dahil olmak üzere hesaplayın (genellikle %25-40 yedek kapasite). Daha sonra, ek çevresel yükleri göz önünde bulundurun. Ardından, düşündüğünüz tepsi modeli için üreticinin yük aralığı tablolarına bakın. Bu tablolar tepsi aralığı (destek aralığı) ile yük kapasitesi arasındaki ilişkiyi gösterir. Seçtiğiniz tepsinin, planladığınız destek aralığında hesaplanan toplam yükünüzü aşan bir nominal yük kapasitesine sahip olması gerekir.

Delikli kablo kanalları dış mekanlarda kullanılabilir mi?

Evet Delikli Tip Delikli Kablo Kanalıs Doğru malzeme ve kaplamanın seçilmesi koşuluyla dış mekanlarda yaygın olarak kullanılır. Dış mekan uygulamaları için, üstün korozyon direnci nedeniyle sıcak daldırma galvanizli çelik, alüminyum veya paslanmaz çelik önerilir. Açık tasarım, suyu biriktirebilecek katı bir alt tepsinin aksine, yağmur suyunun drenajına izin verdiği ve nem ve döküntü birikimini önlediği için aslında dış mekanlarda faydalıdır.

Delikli kablo kanalı için standart destek aralığı nedir?

için tek bir "standart" yoktur. delikli kablo kanalları için destek aralığı tamamen tepsinin tasarımına ve uygulanan yüke bağlıdır. Hafif yük uygulamaları için aralık 3 metre (10 fit) olabilirken, ağır yük senaryoları için aralık 1,5 metre (5 fit) kadar az olabilir. En güvenilir yöntem tepsi üreticisinin sağladığı mühendislik verilerini kullanmaktır. Yük aralığı tabloları, tepsinin sapmasını belirli bir yük için güvenli sınırlar içinde tutmak için izin verilen maksimum destek aralığını belirleyecektir.

Kullanımıyla ilgili yangın güvenliği endişeleri var mı? delikli kablo kanalları ?

Tüm kablo yönetim sistemleri yerel yangın ve elektrik kurallarına uygun olmalıdır. Delikli tepsilerin kendisi yangın tehlikesi oluşturmaz ancak içlerindeki kablolar yangın tehlikesi oluşturabilir. Yangından korunma gerektiren alanlarda özel önlemler entegre edilebilir. Bu, yangına dayanıklı kablo kaplamalarının veya sargılarının kullanılmasını, tepsilerin güvenlik duvarlarına nüfuz ettiği yerlere yangın durdurucuların yerleştirilmesini ve hatta dahili yangına dayanıklılık özelliklerine sahip kablo tepsilerinin seçilmesini içerebilir. Açık tasarım bazen, uygun şekilde müdahale edilmediği takdirde yangının kablo yalıtımı yoluyla daha kolay yayılmasına neden olabilir, bu nedenle her zaman bir yangın tehlikesi analizi yapılması önerilir.
