Fiber kablo tepsisi uç kapağı tedarikçi
Ana Sayfa / Ürünler / Fiber Kablo Tepsisi/Optik Kablo Tepsisi / Fiber kablo tepsisi uç kapağı
Temasa geçmek

Herhangi bir yardıma ihtiyacınız varsa, lütfen US ile iletişime geçmekten çekinmeyin

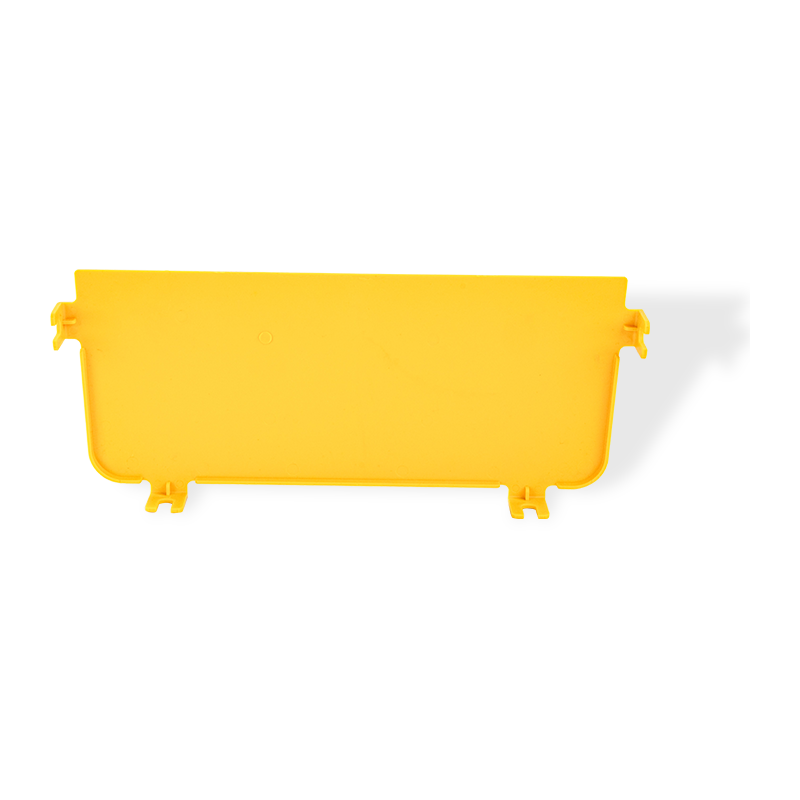

  • Fiber kablo tepsisi uç kapağı
  • Fiber kablo tepsisi uç kapağı
Ürün Tanıtımı

Fiber Kablo Kanalı Uç Kapağı, fiber optik kanal sisteminde önemli bir aksesuardır. Güvenlik ve stabiliteyi sağlamak için alev geciktirici ABS malzemeden yapılmıştır. Bu bağlantı noktası yönlendiricisi, fiber optik kanalın ucunu mükemmel bir şekilde kapatmak, toz ve döküntülerin girmesini etkili bir şekilde önlemek ve optik fiberi kazara hasara karşı korumak için zarif bir şekilde tasarlanmıştır. Alev geciktirici performansı UL94 FV-0 standardını karşılar ve güvenli ve güvenilirdir. Bağlantı noktası bölmesinin kurulumu kolaydır ve güçlü bir uyumluluğa sahiptir. Çeşitli fiber optik oluk sistemleri için uygundur. Pürüzsüz yüzeyi ve düzgün görünümü yalnızca genel estetiği geliştirmekle kalmaz, aynı zamanda düzgün ve verimli veri iletimi sağlamak için optik fiber hattını etkili bir şekilde yönlendirir. İster yeni ister genişletilmiş bir veri merkezi olsun, bağlantı noktası bölmesi vazgeçilmez ve yüksek kaliteli bir seçimdir.

Fiber Kablo Kanalı Uç Kapağı

Ürün sınıflandırması: Optik Kablo Kanalı

Ürüne Genel Bakış

Fiber kablo kanalı uç kapağı, optik kablo kanallarının açık uçlarına takılan bir sonlandırma aksesuarıdır. Kir birikimini, kablo uçlarıyla fiziksel teması ve fiber optik kabloların kazara yerinden çıkmasını önleyen bir koruma bariyeri oluşturur. Elektrostatik toz boyalı çelikten üretilen uç kap, standart tepsi boyutlarına uygundur (100 mm'den 600 mm'ye kadar genişlikler). Bileşen, tepsi basamaklarıyla hizalanmış önceden delinmiş montaj deliklerine ve keskin köşeleri ortadan kaldıran düzgün yuvarlatılmış kenar profiline sahiptir. Uç kupası takıldığında, tepsinin uç noktalarında çıkan veya sonlanan optik fiberler için bükülme yarıçapı uyumluluğunu korur. Tasarımı, tüm kablo yönetim yolu boyunca tutarlı kablo koruması sağlamak için düz bölümler, dikey kıvrımlar veya yatay dirseklerle bütünleşir.

Temel Avantajlar

  • Standart optik kablo kanalı genişlikleriyle boyutsal uyumluluk (100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm).
  • Korozyona dayanıklı polyester kaplamalı (80-100 mikron) 0,8 mm ila 1,5 mm kalınlığında galvanizli çelik alt tabaka.
  • Oluklu basamaklara sahip tepsilere aletsiz geçmeli kurulum; Yüksek titreşimli ortamlar için vidalı sabitleme mevcuttur.
  • Fiber bükülme yarıçapı ihlallerini önlemek için 5 mm yarıçaplı yuvarlatılmış kenarlar (IEC 60794-1-21'i karşılar).
  • Kablo drenajı ve havalandırma için altta açık yuva tasarımı, nem tutulmasını azaltır.

Ürün Özellikleri

Malzeme Soğuk haddelenmiş çelik (DX51D Z) veya paslanmaz çelik 304/316L
Yüzey kalitesi Elektrostatik toz boya, RAL 7035 veya RAL 9010; kalınlık 60-80μm
Kalınlık seçenekleri 1,0 mm, 1,2 mm, 1,5 mm (tepsi yükleme oranına bağlı olarak)
Genişlik uyumluluğu 100 mm'den 600 mm'ye kadar, yan flanşlarla ayarlanabilir
Yükseklik 50 mm, 80 mm, 100 mm, 120 mm (tepsi yan ray yüksekliğine uygundur)
Sıcaklık aralığı -40°C ila 85°C
Yangın derecesi UL 94 V-0; oksijen indeksi ≥%28 (tamamen çelik versiyonda plastik bileşenler yoktur)
Kurulum yöntemi Vidalı sabitleme (M6x12 cıvatalar) veya yaylı somunlarla klipsli

Uygulama Senaryoları

Fiber atlama tellerinin ekipman raflarına geçiş yaptığı uç noktalardaki veri merkezi kablo kanalları.
Omurga optik kabloları için sonlandırma koruması gerektiren Telekom merkez ofisleri ve ana uçlar.
Titreşimli endüstriyel otomasyon ortamları, kablo uçlarının kaymasını önler.
Kablo yükseltme şaftları ve tepsilerin duvar geçişlerinde sona erdiği bina dağıtım noktaları.
Dış mekan fiber muhafazaları ve kabin giriş noktaları (isteğe bağlı olarak rakor plakasıyla birlikte IP30 derecesi).

Teknik Notlar ve Çözümler

Kurulum izni gereksinimi

Uç kapak ile bitişik duvarlar veya ekipman arasında minimum 25 mm boşluk bırakın. Kısıtlı açıklık, standart SMF-28 fiberler için fiber bükülme yarıçapının 40 mm'nin altına düşmesine neden olabilir. Alan kısıtlı olduğunda ofset uç kapakları (15 veya 30 derece açılı) kullanın.

Topraklama sürekliliği

Boyalı yüzeylere sahip uç kaplar otomatik olarak tepsi topraklamasına bağlanmaz. TIA-607-B'ye göre sistem topraklaması için elektriksel sürekliliği sağlamak amacıyla montaj vidaları ile tepsi arasına topraklama klipsleri veya yıldız pulları takın.

Dış mekan tepsilerinde nem yönetimi

Dış mekan veya yıkanma alanları için, alttan tahliye delikleri olan (2 mm çap, 50 mm aralıklı) uç kapları seçin. Drenaj olmadığında yoğunlaşma birikir ve optik konektörlerdeki ekleme kaybını artırır. Oluklu uç kaplar havalandırma sağlar ve fark basıncını azaltır.

Kablo merdiveni ve delikli tepsiyle uyumluluk

Standart uç kapakları delikli kablo kanalları için tasarlanmıştır. Merdiven tipi tepsiler için (250 mm veya 300 mm aralıklı basamaklar), kablonun uç noktada sarkmasını önlemek için son basamaktan sonra üst üste binen uzatılmış flanş uç kapları kullanın.

Sıkça Sorulan Sorular

Uç fincan mevcut kurulu tepsilere sonradan takılabilir mi?
Evet. Uç fincan, kabloları çıkarmadan tepsi yan rayları üzerinde kayar. Ancak kablolar tepsi ucunun 30 mm'den fazla dışına taşarsa, fiberin zorlanmasını önlemek için kurulum sırasında geçici destek gerekir.
Uç kabın kendisinin yük kapasitesi nedir?
Uç fincan yük taşıma amaçlı tasarlanmamıştır. Uç yüze uygulanan maksimum eksenel kuvvet 50N (5 kg statik eşdeğeri). Kablo çekme veya gerdirme uygulamaları için özel çekme dirsekleri veya sonlandırma kutuları kullanın.
Uç kabın toza karşı koruma için contalara ihtiyacı var mı?
Standart versiyonda conta yoktur. IP4X koruma düzeyi için, flanşa önceden takılmış neopren contalı (2 mm kalınlıkta) uç kapakları sipariş edin. Conta, uç fincan ile tepsi yan rayı arasındaki boşlukları kapatmak için sıkıştırılır.
Mevcut tepsi için doğru uç fincan boyutu nasıl belirlenir?
Tepsi yan rayları arasındaki iç genişliği ölçün (nominal genişlik değil). Ayrıca yan ray yüksekliğini de ölçün. Uç kapak işareti uyumlu tepsi serisini belirtir; örneğin "C100H80", 100 mm genişlik x 80 mm yükseklik tepsiye uyar.

Referans Bilgilerini Sipariş Etme

Parça numarası yapısı FEC-[Genişlik mm olarak]-[Yükseklik mm olarak]-[Malzeme kodu]
Örnek FEC-300-100-SS304 (300mm genişlik, 100mm yükseklik, 304 paslanmaz çelik)
Standart paketleme Montaj vidaları dahil karton başına 10 parça (M6x12, uç kapağı başına 4 adet)
Özel seçenekler Sarı toz kaplama (yüksek görünürlük), önceden delinmiş kablo giriş bağlantı noktaları (çap 20-50 mm), lazerle oyulmuş etiketleme
Fiziksel özellikler
Tür Fiber Kablo Kanalı/Optik Kablo Kanalı
Malzeme Malzeme Düz Bölüm için alev geciktirici PVC, Aksesuarlar için alev geciktirici ABS, esnek borunun malzemesi PP'dir. UL94 FV-0 sınıfı alev geciktirici malzeme
Yüzey bitirme/işleme

/

Boyut aralığı

özelleştirilebilir mevcuttur

Genişlik 120/240/300/360
Yan Ray Yüksekliği 100
Uzunluk 2000/3000/Özelleştirilmiş
Kalınlık/tel çapı
Maks. Çalışma Yükü
Aksesuarlar/ilgili ürünler
Ürün Özellikleri

1. Kapalı tasarım, fiber optik kabloları hasardan korur.

2. Fiber kanal kanalı, pürüzsüz yüzeye ve iyi görünüme sahip, alev geciktirici plastik malzemeden yapılmıştır.

3. Bükülme yarıçapı kontrolü sunar ve fiber yarıçapının≧40mm olmasını sağlar. Veri merkezinin genişleyen talebini karşılamak için hareketli kablo çıkış kiti isteğe bağlıdır.

4. Asma, dolap üstü desteği veya diğer kablo kanallarına bağlantı gibi farklı kurulum yöntemleri mevcuttur.

Renk Sarı(pantone 123c)
Çevre talebi Kapalı alan
Başvuru Fiber optik kablo yönetimi, güç kablosu yönetimi dahil çok çeşitli uygulamalar için uygundur.
