Ürün Tanıtımı
FİBER TEPSİ · İÇ YÜKSELTİCİ · 45°

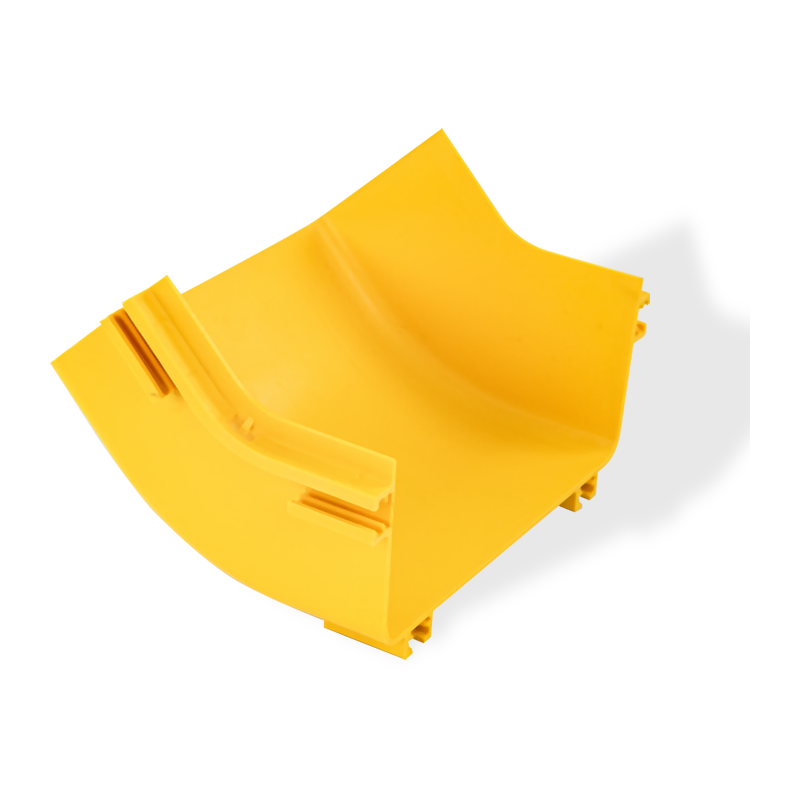

Fiber kablo kanalı dahili yükselticisi 45 derece
T o Fiber Kablo Kanalı Dahili Yükseltici 45 Derece Fiber optik kablo yönetim sistemlerinde 45 derecelik dikey yön değişimini kolaylaştırmak için tasarlanmış hassas kalıplanmış bir bileşendir. Bu dahili yükseltici, aynı tepsi çalışması içinde farklı yükseklik seviyeleri arasında hareket eden optik fiberler için yumuşak, kademeli bir geçiş sağlar. Alev geciktirici ABS veya PVC'den (UL94 V-0) üretilen yükseltici, tek modlu ve çok modlu fiberler için gereken kritik bükülme yarıçapını koruyarak mikro bükülme kayıplarını önler ve sinyal bütünlüğünü sağlar. Dahili konfigürasyon, yükselticinin tepsi profili içine monte edilmesine olanak tanıyarak temiz bir estetik sağlar ve fiberleri dış etkenlerden korur. Standart 120 mm, 240 mm ve 300 mm fiber kablo kanallarıyla uyumlu olan bu aksesuar, veri merkezleri, telekomünikasyon odaları ve kurumsal ağ ortamlarındaki yapısal kablolama için gereklidir.
Kontrollü 45° geçiş
Kademeli 45 derecelik eğim, maksimum bükülme yarıçapı sınırlarını aşmadan yükseklik seviyeleri arasında düzgün fiber yönlendirmesi sağlar.
Dahili yükseltici tasarımı
Tepsi profilinin içine monte edilerek temiz, göze çarpmayan bir görünüm sağlanır ve lifler dış temastan korunur.
Alev geciktirici malzeme
UL94 V-0 dereceli ABS veya PVC yapı, veri merkezi ve telekomünikasyon tesisinin yangın güvenliği gereksinimlerini karşılar.
Takılmayan yüzey
Pürüzsüz iç ve dış yüzeyler, kurulum sırasında hassas fiber kılıflara zarar verebilecek keskin kenarları ortadan kaldırır.
Modüler uyumluluk
Standart boyutlar 120mm, 240mm ve 300mm fiber kablo kanalı sistemleriyle kusursuz entegrasyon sağlar.
Aletsiz kurulum
Geçmeli bağlantılar, fiber yönlendirme yollarının özel aletlere ihtiyaç duymadan hızlı montajını ve değiştirilmesini sağlar.
Fiber cable tray internal riser 45 degrees
Malzeme Alev geciktirici ABS / PVC
Alev derecesi UL94 V-0 · halojensiz
Açı 45° dahili yükseliş
Bükülme yarıçapı ≥30mm · ≥50mm seçenekleri
Tepsi uyumluluğu 120 mm · 240 mm · 300 mm
Sıcaklık aralığı -25°C ila 75°C
ÜRÜN ÖZELLİKLERİ
Malzeme Alev geciktirici ABS veya PVC (UL94 V-0, halojensiz)
Yükseltici açısı 45 derecelik dahili dikey geçiş
Bükülme yarıçapı options R30 (standart), R50 (ağır hizmet fiber), R100 (ultra hassas)
Uyumlu tepsi genişlikleri 120mm, 240mm, 300mm (standart fiber tepsi boyutları)
Kurulum yöntemi Tepsi yan duvarlarına geçmeli / klipsli bağlantı
Renk standardı Sarı (fiber optik için endüstri standardı), Turuncu, Siyah
Çalışma sıcaklığı -25°C ila 75°C
Depolama sıcaklığı -30°C ila 85°C
UYGULAMA SENARYOLARI
Veri merkezleri – Fiberin tavandaki tepsiler ile alt zemin yolları arasında 45 derecelik yükseklik değişiklikleriyle yönlendirilmesi.
Telekomünikasyon merkez ofisleri – Ana dağıtım çerçeveleri ve ekipman rafları arasındaki fiber geçişlerinin düzenlenmesi.
Kurumsal sunucu odaları – Yapısal kablolama altyapısı dahilinde fiber kablo yükseklik değişikliklerinin yönetilmesi.
ISP ve ortak yerleşim tesisleri – Farklı kablo yönetim bölgeleri ve ekipman alanları arasında fiber yönlendirmeyi kolaylaştırır.
SIKÇA SORULAN SORULAR
Dahili yükseltici ile harici yükseltici arasındaki fark nedir?
Temiz bir görünüm sağlayan ve lifleri dış temastan koruyan dahili bir yükseltici tepsi profilinin içine yerleşir. Harici bir yükseltici tepsinin dışına bağlanarak ek açıklık sağlar ancak lifleri potansiyel hasara maruz bırakır. Estetiğin ve korumanın öncelikli olduğu çoğu veri merkezi ve telekom uygulamasında iç tasarım tercih edilmektedir.
45 derecelik yükseltici önceden sonlandırılmış fiber demetleriyle kullanılabilir mi?
Evet. Pürüzsüz, genişletilmiş giriş ve çıkış noktaları, MPO veya MTP konektörleriyle önceden sonlandırılmış fiber düzeneklerinin takılmadan geçmesine olanak tanır. Ancak, konektörün açıklıktan engellenmeden geçmesini sağlamak için yükselticinin fiber demetini çekmeden önce takılması gerekir.
Yükseltici, fiber optik kablolar için bükülme yarıçapını nasıl korur?
Yükselticinin iç yüzeyi, minimum 30 mm (standart), 50 mm (ağır hizmet) veya 100 mm (ultra hassas) bükülme yarıçapını koruyan sürekli, düzgün bir kavisle tasarlanmıştır. Bu, optik fiberlerin hiçbir zaman mikro bükülmeye veya sinyal zayıflamasına neden olabilecek keskin açılara maruz kalmamasını sağlar.
Yükseltici hem tek modlu hem de çok modlu fiber kablolarla uyumlu mu?
Evet. Yükseltici, tek modlu (OS1, OS2) ve çoklu mod (OM1-OM5) dahil olmak üzere tüm standart fiber optik kablo türleriyle uyumludur. Bükülme yarıçapı seçenekleri (R30/R50/R100), farklı fiber türleri ve uygulamaların özel gereksinimlerini karşılayacak esneklik sağlar.
KURULUM KURALLARI
Konektörlerin açıklıktan engellenmeden veya hasar görmeden geçmesini sağlamak için fiber kabloları çekmeden önce yükselticiyi takın.
Geçiş sırasında fiber demetleri üzerinde yanal baskıyı önlemek için yükselticinin kablo kanalının dikey ekseniyle hizalandığından emin olun.
Seçilen bükülme yarıçapının, fiber üreticisinin takılan kablo tipine ilişkin spesifikasyonlarına uygun olduğunu doğrulayın.
DEPOLAMA VE BAKIM
Malzeme özelliklerini korumak için yükseltici bileşenlerini kuru, havalandırılan ve doğrudan UV ışınlarına maruz kalmayan bir alanda saklayın.
Fiberin düzgün yönlendirilmesini sağlamak için kurulumdan önce yükselticiyi yüzey kusurları veya çapaklara karşı inceleyin.
Alev geciktirici özelliklerini bozabilecek güçlü solventler veya asidik temizlik maddeleriyle temastan kaçının.
Fiziksel özellikler
Tür Fiber Kablo Kanalı/Optik Kablo Kanalı
Malzeme Malzeme Düz Bölüm için alev geciktirici PVC, Aksesuarlar için alev geciktirici ABS, esnek borunun malzemesi PP'dir. UL94 FV-0 sınıfı alev geciktirici malzeme
Yüzey bitirme/işleme

/

Boyut aralığı

özelleştirilebilir mevcuttur

Genişlik 120/240/300/360
Yan Ray Yüksekliği 100
Uzunluk 2000/3000/Özelleştirilmiş
Kalınlık/tel çapı
Maks. Çalışma Yükü
Aksesuarlar/ilgili ürünler
Ürün Özellikleri

1. Kapalı tasarım, fiber optik kabloları hasardan korur.

2. Fiber kanal kanalı, pürüzsüz yüzeye ve iyi görünüme sahip, alev geciktirici plastik malzemeden yapılmıştır.

3. Bükülme yarıçapı kontrolü sunar ve fiber yarıçapının≧40mm olmasını sağlar. Veri merkezinin genişleyen talebini karşılamak için hareketli kablo çıkış kiti isteğe bağlıdır.

4. Asma, dolap üstü desteği veya diğer kablo kanallarına bağlantı gibi farklı kurulum yöntemleri mevcuttur.

Renk Sarı(pantone 123c)
Çevre talebi Kapalı
Başvuru Fiber optik kablo yönetimi, güç kablosu yönetimi dahil çok çeşitli uygulamalar için uygundur.
