Alüminyum profil kablo rafları veri merkezlerinde açık kablo yönetim sistemleri için tasarlanmıştır. Hafiflikleri, yüksek mukavemetleri ve kolay bakımları nedeniyle pazarda geniş bir tanınırlık kazandılar. Ana malzeme olarak yüksek kaliteli alüminyum alaşımının kullanılması, kablo rafının yük taşıma kapasitesine ve korozyon direncine sahip olmasını sağlarken, kolay kullanım ve kurulum için toplam ağırlığı azaltır. Yüzeyi elektro galvaniz veya sıcak daldırma galvaniz olup, kaplama kalınlığı sırasıyla ≥12um ve >60um olup pas ve korozyon direnci sağlar. Bu işlem yalnızca kablo rafının hizmet ömrünü uzatmakla kalmaz, aynı zamanda çevresel erozyona karşı dayanıklılık yeteneğini de geliştirerek uzun vadeli ve istikrarlı bir çalışma sağlar. Kablo rafının açık tasarımı, kablo döşemeyi ve bakımı daha kolay hale getirir. Kullanıcılar esnek kablolama düzeni elde etmek için kabloları kablo rafının basamaklarından kolayca geçirebilir. Açık yapı aynı zamanda hava sirkülasyonunu da optimize ederek veri merkezinin ısı dağıtım verimliliğini artırır.

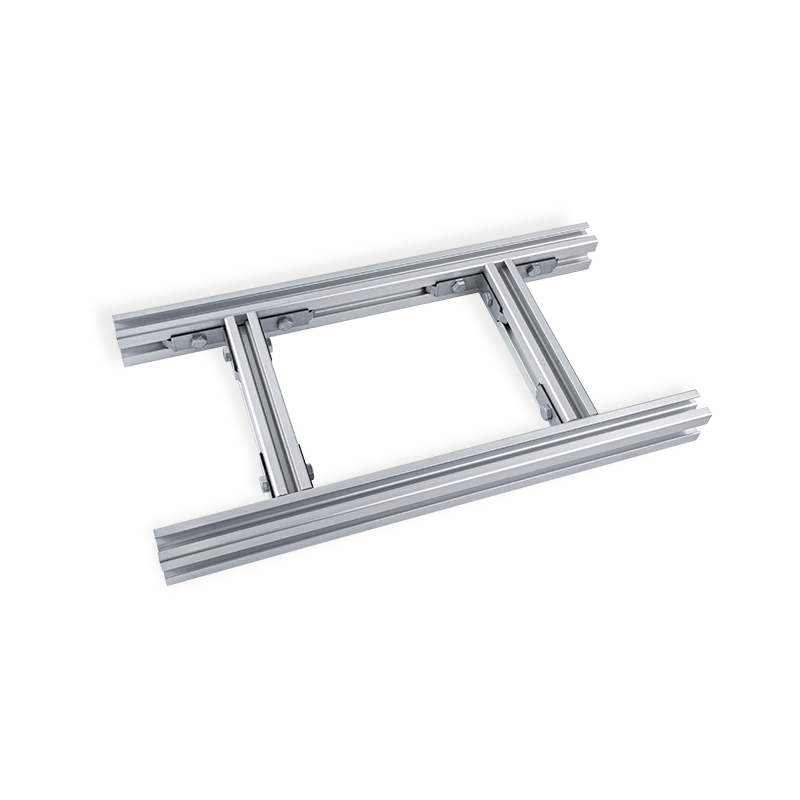

Açık sistemli alüminyum kablo merdiveni, merdiven tipi bir yapı oluşturan, sabit aralıklarla basamaklarla birbirine bağlanan iki uzunlamasına yan raydan oluşur. Ekstrüde alüminyum alaşımı 6063-T5 veya 6061-T6'dan üretilen bu sistem, kablolar için hafif ancak sağlam bir destek yolu sağlar. Açık tasarım, doğal konveksiyonla soğutmaya izin verir, ısı birikimini önler ve mevcut hatları kesmeden kablo ekleme veya değiştirme işlemlerini basitleştirir. Yüzey işlemi, frezelenmiş, anodize edilmiş (8-12μm) veya polyester toz kaplamayı (RAL renkleri) içerir. Standart basamak aralığı 250mm veya 300mm olup isteğe göre ayarlanabilir. Merdiven bölümleri, düz hatları, yatay kıvrımları, dikey iç/dış kıvrımları ve yükseltici geçişleri destekleyen ek yerleri veya bağlayıcılar aracılığıyla birleştirilir. Kablo tutuşu isteğe bağlı takozlar, makaralar ile artırılabilir veya ayırma için bölücülerle kaplanabilir.
2,7 g/cm³ alüminyum yoğunluğu, basamak başına 200 N/m'ye kadar yük kapasitesini korurken çelik alternatiflerine göre %60 daha az ağırlık sağlar (IEÇ 61537'ye göre test edilmiştir).
Doğal oksit tabakası veya anodize kaplama, neme, tuz spreyine (>480 saat ASTM B117 ile test edilmiştir) ve kimyasal maddelere karşı dayanıklıdır. Petrokimya ve deniz ortamları için uygundur.
Basamak aralığı kablo sarkıklığının kontrolüne ve görsel incelemeye olanak sağlar. Yol boyunca kablo döşemek veya yeniden yönlendirmek için hiçbir alete gerek yoktur, bu da kurulum süresini %30 azaltır.
Geçmeli bağlantı plakaları ve önceden delinmiş delikler cıvatalı bağlantıları azaltır. Kablo merdiven sistemleri için DIN EN 61537 standardına uygundur.
| Malzeme | Ekstrüde alüminyum alaşımı 6063-T5 / 6061-T6 (özelleştirilebilir 6005A) |
| Yüzey kalitesi | Frezelenmiş, anodize edilmiş (10μm şeffaf veya bronz), toz boya RAL 9002 / RAL 7040 / RAL 1018 |
| Yan ray boyutları (Y x G) | 50x30mm | 80x40 mm | 100x45mm | 120x50 mm (diğerleri istek üzerine) |
| Basamak profili | 20x12 mm trapez veya 25x15 mm düz çubuk; kaymayı önleyici desen isteğe bağlı |
| Standart uzunluk | 3000 mm, 4000 mm, 6000 mm |
| Basamak aralığı | 250 mm (ağır hizmet), 300 mm (standart hizmet), 150 mm (küçük kablolar için) |
| Yük sınıfı (IEC 61537) | Sınıf 60 / Sınıf 120 / Sınıf 180 (maks. dağıtılmış yük 1800 N/m) |
| Sıcaklık aralığı | -40°C ila 120°C |
Hassas sinyal kabloları için sürekli bağlantı köprülerine sahip alüminyum merdivenler takın. Döngü empedansını 10 m uzunluk başına 0,1 ohm'un altına düşürmek için EMC direktifi 2014/30/EU'yu karşılayan bağlı basamak bağlantıları kullanın.
Alüminyum 23 x 10⁻⁶/K genişler. 20 m'yi aşan mesafeler için, 10°C değişim başına 15 mm aralıklı genleşme derzleri ekleyin. Her 6 metrede bir yerleştirilen sabit ankrajlar burkulmayı önler.
Khen connecting aluminum ladders to galvanized steel supports, use isolating pads or zinc-plated washers with Dacromet coating. Avoid direct copper-aluminum contact in humid conditions.
Cıvatalı bağlantı plakalı ve yaylı klipsli merdiven sistemleri Bölge 4 sismik ivmesine (0,4g) dayanıklıdır. Yüksek titreşimli alanlar için kilitli somunlar ve titreşim önleyici braketler kullanın.
| Parça numarası kodu | ACL-[Ray yüksekliği]-[Basamak aralığı]-[Bitiş kodu]-[Uzunluk cm] |
| Örnek | ACL-100-300-PC7035-400 → yükseklik 100 mm, basamak aralığı 300 mm, toz boya RAL7035, 4000 mm uzunluk |
| Standart aksesuarlar | Ekleme plakaları (çift), cıvatalar ve yaylı somunlar, bağlantı köprüleri, yan raylar için uç kapakları |
| Özelleştirme seçenekleri | Drenaj için eğimli basamaklar, 316 paslanmaz çelik donanım, önceden monte edilmiş bağlantı elemanları, hızlı montaj için sabit somun kanalları |
| Tür | Kablolama için kablo tepsisi | |
| Malzeme | Malzeme | Çelik, Alüminyum, ss304, ss316L |
| Yüzey bitirme/işleme | Ön galvanizli 8um/ Elektro çinko Kaplama（≥12um） Sıcak daldırma galvanizli (>60um) Plastik kısırlaştırılmış (>60um) Güç kaplama Asit yıkama parlatma (seçenek) | |
| Boyut aralığı özelleştirilebilir mevcuttur | Genişlik | |
| Yan Ray Yüksekliği | ||
| Uzunluk | ||
| Kalınlık/tel çapı | ||
| Maks. Çalışma Yükü | Boyutuna Göre | |
| Aksesuarlar/ilgili ürünler | ||
| Ürün Özellikleri | ||
| Renk | Gümüş veya diğerleri/Müşterilere göre | |
| Çevre talebi | ||
| Uygulama | ||
Jiangsu Youming Group Co., Ltd. 2015 yılında kurulan şirketimiz, Dongtai şehrinin Shiyuan ilçesi, Taidong Sanayi Parkı nda bulunmaktadır. Biz... Çin de özel olarak üretilmiştir. Kablo yönetimi için açık sistemli alüminyum kablo merdiveni tedarikçi Ve OEM/ODM Kablo yönetimi için açık sistemli alüminyum kablo merdiveni fabrika. Bu, kablo kanallarının araştırma ve geliştirme ve üretimiyle uğraşan profesyonel bir kuruluştur ve aynı zamanda Jiangsu Eyaleti nde yenilikçi bir yüksek teknoloji şirketidir. Şirketin kayıtlı sermayesi 50 milyon RMB olup, 60 mu (yaklaşık 4 hektar) alana yayılmış, 26.000 metrekareden fazla üretim atölyesine ve yıllık 30.000 tondan fazla kablo kanalı üretim kapasitesine sahiptir.
Giderek karmaşıklaşan kablo kanalı pazarında, şirket, tamamen otomatik üretim hatları sayesinde istikrarlı bir şekilde gelişmiş ve sektörde lider konumuna ulaşmıştır. Başlıca üretim hatları arasında dilme hatları, çapraz kesme hatları, otomatik şekillendirme hatları, otomatik kaynak hatları, otomatik perçinleme hatları, lazer kesim hatları, CNC taretli delme hatları ve otomatik püskürtme hatları bulunmaktadır. Ürünler, paslanmaz çelik, alüminyum alaşımı, sıcak daldırma galvanizli ve toz boyalı/yangına dayanıklı gibi çeşitli serilere ayrılmakta olup, kanal tipi, trapezoidal tip, delikli tip ve ağ tipi gibi çeşitli özellik ve modellerde sunulmaktadır. Ürünler, altyapı, ulaşım, iletişim, enerji (rüzgar enerjisi, fotovoltaik ve termik enerji dahil), makine, metalurji, gemi inşaatı, kimya, ilaç ve gıda endüstrilerinde yaygın olarak kullanılmaktadır. Şirketin kendi test merkezi bulunmaktadır ve hammadde tedarikinden ürün teslimine kadar her aşama, ürün kalitesinin sektör lideri seviyelere ulaşmasını sağlamak için titiz bir kalite kontrolünden geçmektedir. Yıllar süren pazar genişlemesi sonucunda şirket, birçok tanınmış yerli işletmeyle iyi iş birliği ilişkileri kurmuş, müşterilerine kapsamlı ürün seçimi hizmetleri sunmuş ve onların yüksek takdirini ve güvenini kazanmıştır.
Şirket, üretim, teknolojik araştırma ve geliştirme ile inovasyona büyük önem vermektedir. Yetenek ve teknolojiyi temel alan şirket, 50 den fazla çekirdek teknik personel de dahil olmak üzere 150 den fazla nitelikli çalışana sahiptir. Şirket, tasarım ve Ar-Ge ekibi, gelişmiş işletme yönetimi ve verimli bir satış ekibi ile donatılmıştır. Şirket, ISO 9001:2015 kalite yönetim sistemi sertifikası, ISO 14001:2015 çevre yönetim sistemi sertifikası, ISO 45001:2018 iş sağlığı ve güvenliği yönetim sistemi sertifikası ve AB CE sertifikasına sahiptir. Şirket, çok sayıda bağımsız fikri mülkiyet hakkına ve patentli teknolojiye sahip olup, sektörde teknolojik inovasyonun ön saflarında yer almaktadır.
