Ürüne genel bakış

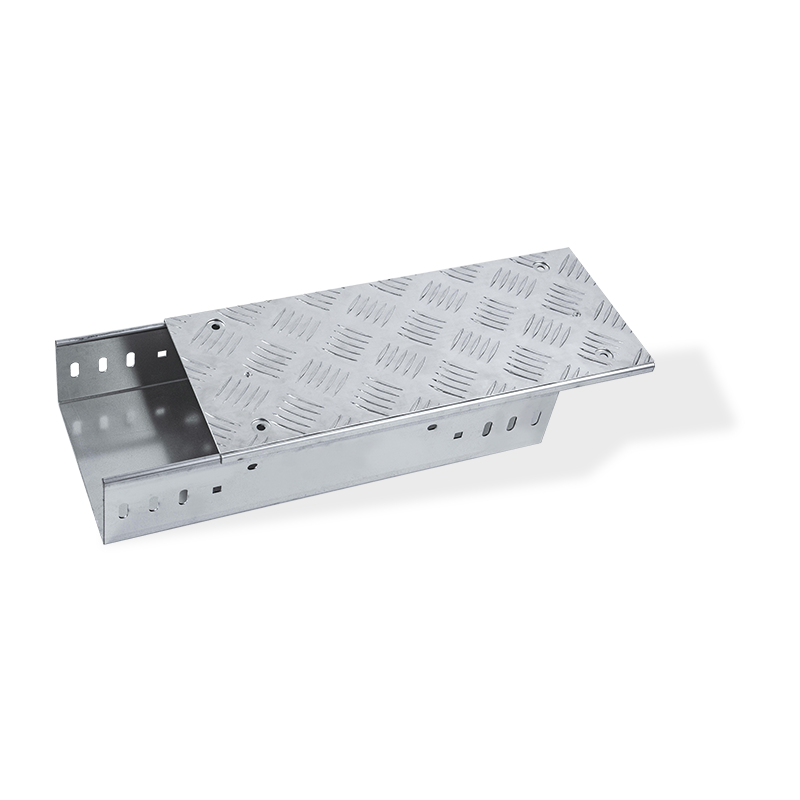

Baklavalı levha kapaklı kaymaz kablo kanalı, sıcak daldırma galvanizli çelikten (DX51D Z275) veya 304/316L paslanmaz çelikten üretilen eksiksiz bir kablo muhafaza sistemidir. Tekne gövdesi, entegre kaymaz kabartmalı delikli veya sağlam bir tabana sahiptir - tipik olarak 0,75 veya daha yüksek bir sürtünme katsayısı sağlayan yükseltilmiş bir elmas deseni (DIN 51130'a göre test edilmiştir). Kapak plakası, muayene veya bakım sırasında kapalı tepsiler üzerinde yürüyen personel için kayma direnci sağlayan, üst yüzeyi 5 mm yükseltilmiş desenli 1,5 mm kalınlığında kareli (durbar) plakadan yapılmıştır. Kapak, paslanmaz çelik mafsallı mandallar veya vidalı kelepçeler aracılığıyla takılarak titreşim altında güvenli kapanma sağlar. Tekne yan duvarlarının yüksekliği 50 mm, 80 mm veya 100 mm olup, fabrikada kaynaklı dikişlere ve birleştirme ve destekler için önceden delinmiş deliklere sahiptir. Tipik uygulamalar arasında petrol veya gres kirliliğinin mevcut olduğu kimyasal tesisler, açık deniz platformları, tünel kablo galerileri ve enerji dağıtım binaları yer alır. Oluk tasarımı kablonun sarkmasını önler ve düşen döküntülere karşı sürekli koruma sağlar.
R12 Kaymazlık derecesi (DIN 51130)
0,75 µ Dinamik sürtünme katsayısı
IP4X Kapak ve conta seçeneği ile
Temel avantajlar
Yürünebilir yüzey güvenliği
5 mm yükseltilmiş baklava desenli damalı plaka kapağı, yaya trafiği için kayma direnci sağlayarak, yüksek tepsilerde düşme riskini azaltır. Yürüme-çalışma yüzeyleri için OSHA 1910.22 ile uyumludur.
Tabanda kaymayı önleyen kabartma
Oluk alt kısmında, kapak takılmadan önce bile çekme ve titreşim sırasında kablonun yerinden çıkmasını önleyen mekanik kabartma (kaymaz doku) bulunur. Desen derinliği 0,8-1,2 mm.
Kapalı veya havalandırmalı seçenekler
Toza/kirlenmeye karşı koruma için sağlam oluk tabanı veya havalandırma için delikli taban (%35 açık alan). Kapaklar kirlenme bariyerini korumak için deliksizdir.
Ağır yük derecesi
Yan duvar kalınlığı 2,0 mm ila 3,0 mm, kapak kalınlığı 1,5 mm (damalı). 2 m açıklıkta 600 N/m dağıtılmış yüke kadar yük kapasitesi, IEC 61537'ye göre test edilmiştir.
Ürün özellikleri
| Malzeme kaliteleri | Sıcak daldırma galvanizli çelik DX51D Z275 (Z600 opsiyonel) / Paslanmaz çelik 304, 316L |
| Yan duvar yüksekliği | 50mm, 80mm, 100mm, 120mm |
| Genişlik aralığı | 200 mm ila 800 mm (50 mm'lik artışlarla) |
| Kapak kareli desen | 5mm yükseltilmiş elmas, adım 15x30mm, kayma direnci değeri R12 |
| Taban kaymaz tip | Kabartmalı düğme deseni veya uzunlamasına nervürlü doku |
| Kaplama (galvanizli) | ASTM A123 / ISO 1461'e göre sıcak daldırma galvanizli, minimum 85μm kaplama kalınlığı |
| Kapak eki | Geçiş mandalı (paslanmaz çelik 304), yaylı veya vidalı klipsler her 600 mm'de bir |
| Sıcaklık aralığı | -40°C ila 250°C (çelik versiyon); -40°C ila 400°C (paslanmaz) |
| Yangın performansı | Yanmaz, EN 13501-1'e göre Sınıf A1 |
Uygulama senaryoları
Yağ sızıntısının standart tepsilerde kaygan koşullar oluşturduğu ağır sanayi tesisleri (çelik fabrikaları, çimento fabrikaları).
Açık deniz platformları ve gemi yapımı – damalı kapak ıslak koşullarda kaymayı önler, paslanmaz çelik versiyon ise tuz korozyonuna karşı dayanıklıdır.
Bakım personelinin kablo hatlarının üzerinde yürüdüğü tünel kablo galerileri ve yer altı trafo merkezleri.
Yüksek dayanıklılık ve yaya trafiğine dayanıklılık gerektiren havaalanı bagaj taşıma sistemleri ve apron sürüş alanları.
Gıda işleme tesisleri (sıvı birikmesini önlemek için eğimli kapaklı hijyenik tasarım).
Madencilik ve maden işleme – tozlu ortamlar için kaymaz kapaklı ağır hizmet tipi tepsi.
Teknik notlar ve çözümler
Yürünebilir örtüler için yük testi
Damalı plaka kapağı, kalıcı deformasyon olmadan 200x200 mm alanda 1,5 kN'lik konsantre yük için test edilmiştir. Sık yaya trafiği için 1,2 m aralıklarla ek kapak destekleri belirtin ve kapak kenarlarında kaymayı önleyici şeritler kullanın.
Contaların altında korozyon
IP sınıfı için kapak ile oluk arasına lastik contalar takıldığında nem sıkışması meydana gelebilir. Drenaj yuvalarına sahip neopren contalar kullanın (her 200 mm'de 3 mm açıklık) veya kıyı bölgeleri için paslanmaz çelik kullanın.
Topraklama sürekliliği
Kaymaz kaplama ve damalı kapak topraklama yolunu kesebilir. Kapak ile tepsi gövdesi arasına topraklama jumperlarını (bakır örgü, 6mm²) maksimum 6m aralıklarla takın. Aksesuar olarak sağlanan yapıştırma pabuçları.
Kapak çıkarma güvenliği
Bireysel kapak bölümlerinin ağırlığı 15 kg/m'ye kadardır. Uzun bölümler için gazlı amortisör destekli menteşeler veya kaldırma kulplu ayrık kapaklar tercih edin. Güvenlik mandalları dikey çalışmalarda kazara açılmayı önler.
Sık sorulan sorular
Damalı kapak ile standart düz kapak arasındaki fark nedir?
Damalı plaka kapağının üst yüzeyinde, tepsiler üzerinde yürüyen personel için kayma direnci sağlayan yükseltilmiş bir baklava deseni bulunur. Düz örtüler pürüzsüzdür ve ıslandığında veya yağlandığında kayganlaşır. Damalı kapaklar metrekare başına 1,5-2,5 kg ekler ancak güvenlik derecelendirmelerini R12/R13'e yükseltir.
Tepsinin alt kısmındaki kaymayı önleyici kabartma kablo kılıflarına zarar verebilir mi?
Kabartma derinliği yuvarlatılmış kenarlarla (yarıçap 0,3 mm) maksimum 0,6 mm'ye kadar kontrol edilir. Hassas fiber optik kablolar için pürüzsüz bir astar matı kullanın veya kablo temas bölgesinde kabartmasız, deliksiz bir alt kısım belirtin.
Toz boya sonrası kayma direnci nasıl korunur?
Toz kaplama (80-120μm), doku yüksekliğini %15-20 oranında azaltır. Kayma açısından kritik alanlar için, yalnızca sıcak daldırma galvanizlemeyi (ilave kaplama yok) belirtin veya toz boya üzerine kaymaya dayanıklı agrega kaplama (alüminyum oksit) uygulayın.
Kavisli çalışmalar için özel kapak şekilleri mevcut mu?
Evet. Düz baklavalı plakalar, yatay dirseklere, dikey iç/dış kıvrımlara ve redüksiyonlara uyacak şekilde lazerle kesilebilir. Kapak için minimum bükülme yarıçapı 600 mm'dir; daha dar yarıçaplar bölümlü kapaklar gerektirir.
Referans bilgilerinin sipariş edilmesi
Parça numarası yapısı
NSTC-[Genişlik]-[Yükseklik]-[Malzeme]-[Kapak tipi]
Örnek: NSTC-400-80-GS-CQ → genişlik 400 mm, yükseklik 80 mm, galvanizli çelik, mandallı kareli kapak
- Malzeme kodları: GS (sıcak daldırma galvaniz), SS304, SS316
- Kapak tipi: CQ (damalı), CL (kelepçe mandalı), CT (mandal mandalı)
Standart teslimat içeriği
- Önceden kaynaklı uç flanşlara sahip kanal bölümleri (3 m veya 6 m uzunluk)
- Damalı plaka kapak bölümleri paslanmaz çelik menteşeler veya mandallar
- Bağlayıcı plakalar ve bağlantı donanımı (topraklama kayışları dahil)
- Neopren conta (toz geçirmezlik için isteğe bağlı)
Ambalaj: Çizilmeyi önleyen ara katmanlara sahip ahşap palet, palet başına maksimum 25 bölüm.
*Teknik veriler IEC 61537:2021 ve ASTM F1679 sürtünme testine dayanmaktadır. Yük değerleri 2m destek aralığı için doğrulandı. Sismik bölgeler ve yüksek rüzgarlı dış mekan uygulamaları için saha mühendisliği önerilir.
