Ürün Tanıtımı
OLUKLU TİP · YUVARLAK BÜKÜM · KABLO YÖNLENDİRME

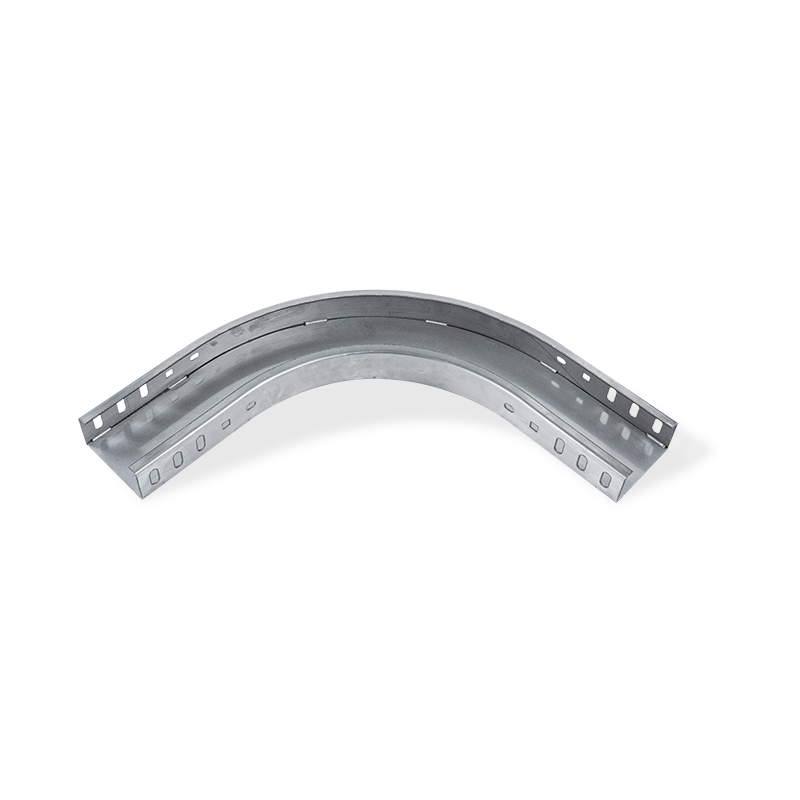

Kanal tipi kablo kanalı için yuvarlak büküm aksesuarları
R Oluk tipi kablo kanalına yönelik büküm aksesuarları, kablo yönetim sistemlerinde yumuşak yön değişikliklerini kolaylaştırmak üzere tasarlanmış mühendislik bileşenleridir. Bu bağlantı parçaları, güç ve veri kabloları için gereken minimum bükülme yarıçapını koruyan, yalıtım stresini ve sinyal bozulmasını önleyen kavisli bir geçiş yolu sağlar. Elektrostatik toz boya (sprey plastik) veya sıcak daldırma galvaniz kaplamalı soğuk haddelenmiş çelikten üretilen aksesuarlar, yatay ve dikey uygulamalar için 45°, 90° ve 135° konfigürasyonlarda mevcuttur. Oluk tipi tasarım, kıvrım boyunca sürekli kablo desteği sağlayarak sıkışma noktalarını ortadan kaldırır ve kablo yolunun yapısal bütünlüğünü korur. Bu aksesuarlar, 100 mm'den 600 mm'ye kadar değişen standart kanal tepsisi genişlikleriyle uyumludur ve güvenilir kablo yönlendirmesi gerektiren endüstriyel, ticari ve altyapı projeleri için uygundur.
Round-bend accessories for trough type cable tray
Bükülme yarıçapı uyumluluğu
Özel olarak tasarlanmış eğrilik, güç ve veri kabloları için minimum bükülme yarıçapını koruyarak yalıtım gerilimini ve sinyal zayıflamasını önler.
Sürekli kablo desteği
Oluk tipi tasarım, bükülme boyunca kesintisiz destek sağlayarak sıkışma noktalarını ortadan kaldırır ve kablo sarkmasını önler.
Korozyon koruması
Elektrostatik toz boya veya sıcak daldırma galvanizleme neme, kimyasallara ve atmosferik etkilere karşı dayanıklı koruma sağlar.
Modüler uyumluluk
Standartlaştırılmış boyutlar ve cıvata deliği konfigürasyonları, birden fazla üreticinin mevcut tekneli tepsi sistemleriyle kusursuz entegrasyon sağlar.
Malzeme Soğuk haddelenmiş çelik / sıcak haddelenmiş çelik
Bitiş Toz boyalı / sıcak daldırma galvanizli
Açılar 45° / 90° / 135°
Genişlik aralığı 100mm – 600mm
Kaplama 60-100μm toz / 85μm galvanizli
ÜRÜN ÖZELLİKLERİ
Temel malzeme Soğuk haddelenmiş karbon çeliği (Q235B) veya sıcak haddelenmiş çelik
Yüzey işleme Elektrostatik polyester/epoksi toz boya (RAL 7035, 9002 veya özel) / Sıcak daldırma galvaniz (ASTM A123)
Mevcut açılar Yatay: 45°, 90°, 135° · Dikey: 45°, 90° (yukarı/aşağı)
Genişlik uyumluluğu 100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm
Yan duvar yüksekliği 50 mm, 80 mm, 100 mm, 120 mm (eşleşen tepsi yüksekliği)
Malzeme thickness Genişliğe ve yük derecesine bağlı olarak 1,2 mm – 2,5 mm
Bükülme yarıçapı (iç) ≥100mm (standart) · ≥150mm (ağır hizmet)
Bağlantı türü Cıvatalı bağlantı plakaları veya kaynaklı flanşlar (özel)
UYGULAMA SENARYOLARI
Endüstriyel üretim tesisleri – Güç ve kontrol kablolarının makine, kolon ve yapısal engellerin etrafından geçirilmesi.
Veri merkezleri – Havai ve yer altı kablo yollarında fiber optik ve bakır kablo geçişlerinin yönetilmesi.
Ticari binalar – Elektrik odaları, şaftlar ve tavan boşluklarında dikey ve yatay kablo yönlendirmesi.
Altyapı projeleri – Dayanıklı kablo yönetimi çözümleri gerektiren tüneller, köprüler ve ulaşım merkezleri.
Petrol ve gaz tesisleri – Zorlu ortamlara yönelik kablo kanalı sistemleri için korozyona dayanıklı dirsekler.
SIKÇA SORULAN SORULAR
Standart konfigürasyonlar için minimum bükülme yarıçapı nedir?
Standart yuvarlak büküm aksesuarları, çoğu güç ve kontrol kablosu için uygun olan ≥100 mm'lik bir iç bükülme yarıçapı sağlar. Fiber optik kablolar veya hassas veri kabloları için, kablo üreticisinin özel gereksinimlerini karşılamak amacıyla ≥150 mm yarıçaplı ağır hizmet versiyonları mevcuttur.
Bu aksesuarlar pregalvanizli tepsi sistemleriyle kullanılabilir mi?
Evet. Bükme aksesuarları tüm standart tekne tepsisi sistemleriyle uyumludur. Ön galvanizli tepsiler için, estetik ve korozyon direncine uygun toz boyalı dirsekler öneriyoruz. Sıcak daldırma galvanizli sistemler için galvanizli dirsekler optimum malzeme sürekliliği ve koruma sağlar.
Aksesuarlar düz tepsi bölümlerine nasıl bağlanır?
Dirsek aksesuarları cıvatalı bağlantı plakaları (her bağlantı parçasıyla birlikte verilir) kullanılarak bağlanır. Standart donanım, paslanmaz çelik veya galvanizli cıvataları, pulları ve somunları içerir. Aletsiz hizalama ve güvenli bağlantı için önceden delinmiş delikler standart tepsi bağlantı modelleriyle hizalanır.
Özel bükülme açıları veya yarıçapları mevcut mu?
Talep üzerine özel açılar (15°, 30°, 60° veya standart dışı) ve artırılmış büküm yarıçapları mevcuttur. Minimum sipariş miktarları geçerlidir. Özel yönlendirme gereksinimleriniz ve kablo özellikleriniz için lütfen mühendislik ekibine danışın.
KURULUM KURALLARI
Seçilen bükülme yarıçapının paketteki en büyük kablo çapı için yeterli olduğundan emin olun. Minimum bükülme yarıçapı gereklilikleri için kablo üreticisinin spesifikasyonlarına bakın.
Aşındırıcı ortamlarda kurulum yaparken, farklı metaller arasında galvanik korozyonu önlemek için paslanmaz çelik bağlantı elemanları kullanın.
Özellikle ağır kablo yüklerinin olduğu yatay uygulamalarda sarkmayı önlemek için giriş ve çıkış noktalarında ek braketlerle dirsekleri destekleyin.
DEPOLAMA VE TAŞIMA
Kurulumdan önce nem yoğunlaşmasını ve olası kaplama hasarını önlemek için bükme aksesuarlarını kuru, havalandırılmış bir alanda saklayın.
Teslimat sırasında toz boyalı yüzeyleri talaş veya çizik açısından inceleyin; Korozyona karşı korumayı sürdürmek için açıkta kalan herhangi bir metale rötuş kaplaması uygulayın.
Depolama sırasında büküm bağlantı parçalarının üzerine ağır nesneler istiflemeyin; bu, kavisli bölümün deformasyonuna neden olabilir.
Fiziksel özellikler
Tür Tip aracılığıyla
Malzeme Malzeme Çelik, Alüminyum, ss304, ss316L
Yüzey bitirme/işleme

Ön galvanizli 8um/ Elektro çinko Kaplama(≥12um)

Sıcak daldırma galvanizli (>60um)

Plastik kısırlaştırılmış (>60um)

Güç kaplama

Asit yıkama parlatma (seçenek)

Boyut aralığı

özelleştirilebilir mevcuttur

Genişlik 50/100/150/200/250/300mm
Yan Ray Yüksekliği 25/50/75/100/150mm
Uzunluk
Kalınlık/tel çapı 0,8/1/1,2 mm
Maks. Çalışma Yükü Boyutuna Göre
Aksesuarlar/ilgili ürünler
Ürün Özellikleri Tamamen kapalı kablo kanalları, kontrol kablolarını parazitlerden korumada ve koruma sağlamada etkilidir
Son derece aşındırıcı ortamlarda kablolar.
Renk Gümüş veya diğerleri/Müşterilere göre
Çevre talebi İç mekan ve kuru normal sıcaklık, hafif korozyon önleyici ve dış ıslak yüksek sıcaklık ve ağır korozyon ve kuru normal sıcaklık
Başvuru Petrol gazı, kimya, gemiler, inşaat, altyapı
