Ürün Tanıtımı

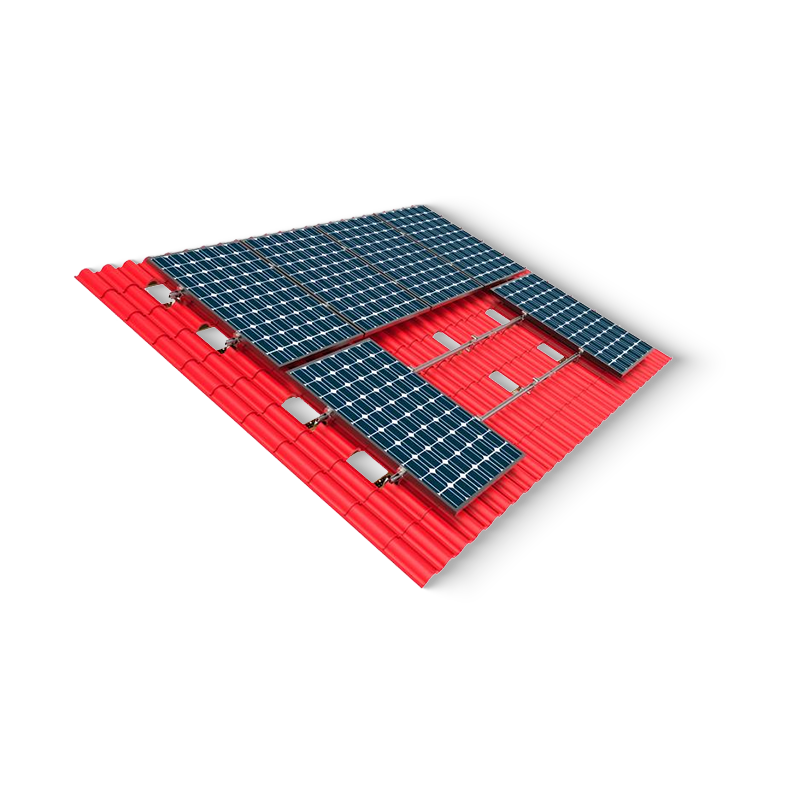

Sırlı fayans montaj sistemi
Sırlı Çini Montaj Sistemi fotovoltaik modüllerin ve diğer çatı ekipmanlarının sırlı (düz, kavisli veya birbirine kenetlenen) kil veya beton çatı kiremitlerine tutturulması için tasarlanmış özel bir yapısal çözümdür. Çatının su geçirmezlik bütünlüğünden ödün vermeden sırlı kiremitlerin benzersiz geometrisiyle arayüz oluşturacak şekilde tasarlanan bu sistem, ayarlanabilir kiremit kancaları, ekstrüzyonlu alüminyum raylar ve paslanmaz çelik bağlantı elemanları kullanır. Tasarım, çatı yüzeyinin estetik karakterini korurken termal genleşmeyi, rüzgar kaldırma kuvvetlerini ve kar yüklerini karşılar. Hem yenileme hem de yeni inşaat projelerine uygun olan sistem, çatı düzlemine paralel eğim açılarına sahip veya minimum yükseklik ayarına sahip standart fotovoltaik panel konfigürasyonlarını destekler.
Malzeme
Eloksallı Alüminyum AL6005-T5
Bağlantı Elemanları
Paslanmaz Çelik SUS304
Döşeme uyumluluğu
Sırlı kil · beton · birbirine kenetlenen
Rüzgar yükü
55 m/s'ye kadar
A1
Su geçirmezlik bütünlüğü
Fayans kancaları, EPDM yastıklı veya kauçuk contalı sırlı fayansların altına veya üstüne oturacak şekilde tasarlanmıştır; çatı geçişlerini ortadan kaldırır ve orijinal hava bariyerini korur.
A2
Kiremit yük dağılımı
Sistem, PV modülü ağırlığını birden fazla döşeme temas noktasına eşit şekilde yayarak, bölgesel çatlamayı veya kırılgan camlı yüzeylerin hasar görmesini önler.
A3
Estetik koruma
Eloksallı alüminyum ve alçak profilli ray tasarımı, görsel etkiyi en aza indirerek çatının mimari karakterinin öne çıkmasını sağlar.
A4
Modüler uyarlanabilirlik
Ayarlanabilir kanca konumları, farklı kiremit profillerine, çıta aralıklarına ve çatı eğimlerine uyum sağlayarak farklı çatı geometrileri arasında kusursuz entegrasyon sağlar.
Teknik özellikler
Temel malzeme Eloksallı Alüminyum AL6005-T5 (12-15μm coating)
Bağlantı elemanı malzemesi Paslanmaz Çelik SUS304 / SUS316 (coastal zones)
Döşeme türleri Sırlı kil, beton, birbirine geçmeli (S tipi, M tipi, düz)
Kanca ayar aralığı ±20mm dikey · ±15mm yatay
Rüzgar yükü resistance 55 m/s'ye kadar (tested per EN 1991-1-4)
Kar yükü kapasitesi 1,2 kN/m²'ye kadar
Ray profili 30x30mm · 40x40mm (özelleştirilebilir)
Çalışma sıcaklığı -30°C ila 85°C
Konut mirası yenilemeleri – sırlı kil kiremit çatılı, koruma altındaki binalara PV entegrasyonu.
Ticari ve belediye binaları – Kavisli cam çatılı okullar, belediye binaları ve kültür merkezleri.
Lüks konaklama projeleri – Çatı görünümünü değiştirmeden düşük profilli güneş enerjisi entegrasyonu gerektiren oteller ve tatil köyleri.
Tarihi bölge güneş enerjisi kurulumları – Korunan mimari bölgeler için görsel etki kurallarının karşılanması.
Kurulum sequence
01
Çatı araştırması ve kiremit haritalaması
Fayans tipini, çıta aralığını ve sırlı yüzey durumunu tanımlayın. Kanca konumlarını alttaki çatı kirişleriyle aynı hizada işaretleyin.
02
Kanca kurulumu
Ayarlanabilir kancaları EPDM koruma pedli sırlı fayansların altına veya üstüne kaydırın. Belirtilen torka (12-15 N·m) sahip paslanmaz çelik cıvatalar kullanarak sabitleyin.
03
Ray bağlantısı
Önceden monte edilmiş konektörleri kullanarak alüminyum rayları kancalara monte edin. Entegre ayar yuvalarını kullanarak dizi boyunca rayları dengeleyin.
04
Modül kelepçeleme
PV panellerini rayların üzerine yerleştirin ve üst veya yan kelepçeleri kullanarak sabitleyin. Tüm bileşenlerde topraklama bağlantısının sürekliliğini doğrulayın.
Fiziksel özellikler
Tür Fotovoltaik stentler
Malzeme Malzeme Alüminyum Alaşım
Yüzey bitirme/işleme

/

Boyut aralığı

özelleştirilebilir mevcuttur

Genişlik Özelleştirilebilir mevcuttur
Yan Ray Yüksekliği
Uzunluk
Kalınlık/tel çapı
Maks. Çalışma Yükü
Aksesuarlar/ilgili ürünler
Ürün Özellikleri

1. Hafif

2. Kolay Kurulum

3. Güçlü bir şekilde uyarlanabilirlik

Renk

Tasarım rüzgar basıncı: 0,55KN/㎡

Tasarım kar basıncı: 0,5KN/㎡

Hizmet ömrü: 30 Yıl

Çevre talebi
Başvuru Camlı başlık çatısı
