Ürün Tanıtımı

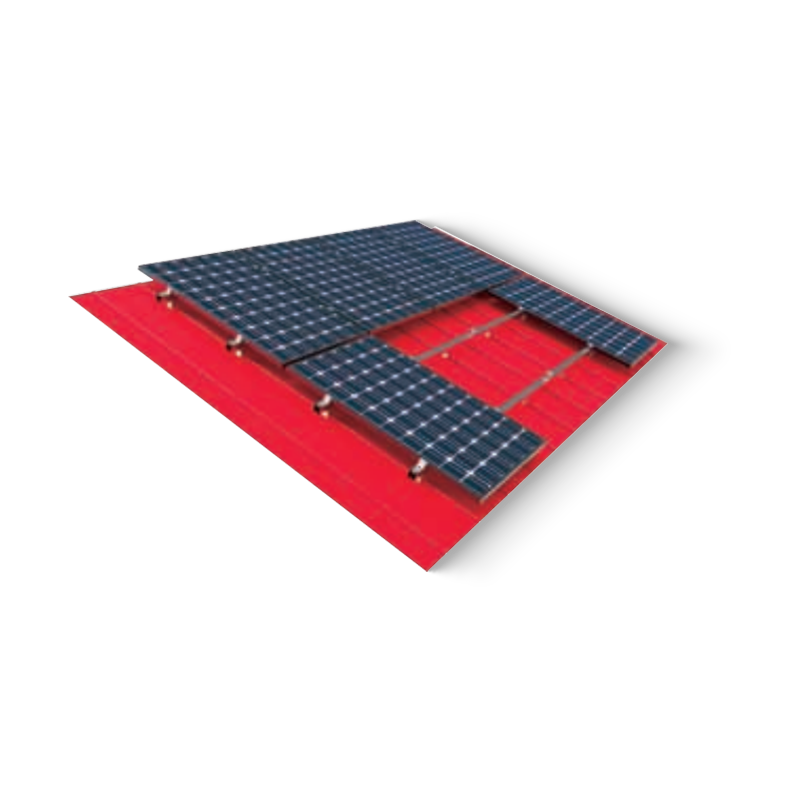

Renkli çelik kiremit fotovoltaik montaj sistemi esas olarak dağıtılmış renkli çelik başlıklı çatı güç istasyonu için uygundur. Bu sistem ana malzeme olarak alüminyum kullanır. Çatıda düşük yük ile hafiftir.

Delici olmayan · endüstriyel çatı · trapez / dik dikiş
Renkli Çelik Kiremit Montaj Sistemi
Renkli Çelik Kiremit Montaj Sistemi profilli çelik saclardan oluşan endüstriyel ve ticari çatılara fotovoltaik modüllerin kurulumu için tasarlanmış özel bir yapısal çözümdür. Bu sistem, renkli çelik kiremitlerin kaburgaları ile doğrudan arayüz oluşturan özelleştirilmiş kelepçeler ve ray konfigürasyonlarını kullanarak çatı geçişlerine olan ihtiyacı ortadan kaldırır veya en aza indirir. Esas olarak ekstrüzyonlu alüminyum alaşım (AL6005-T5) ve paslanmaz çelik (SUS304) bağlantı elemanlarından üretilen montaj düzeneği, termal genleşme ve rüzgar yükü gereksinimlerini hesaba katan mekanik bir bağlantı sağlar. Modüler mimarisi, trapez, oluklu ve dik dikiş profilleri dahil olmak üzere çeşitli nervür geometrilerine uyum sağlayarak hem dikey hem de yatay modül yönelimlerini destekler.
01
Yapısal Bütünlük
Mevcut çatı yapısının su geçirmez katmanını korumak için nüfuz etmeyen dik dikiş kelepçeleri veya EPDM yalıtımlı trapez braketler kullanılır.
02
Malzeme Dayanıklılığı
Eloksallı alüminyum, atmosferik korozyona ve endüstriyel kimyasallara maruz kalmaya karşı direnç sağlayarak güneş panelinin çalışma ömrünü uzatır.
03
Yük Dağılımı
Statik ve dinamik PV modülü yüklerini ana çatı aşıklarına dağıtacak ve çelik kiremitlerin lokal deformasyonunu önleyecek şekilde tasarlanmıştır.
04
Kurulum Hızı
Önceden birleştirilmiş bileşenler ve özel ray somunları, sahadaki işçilik süresini ve mekanik karmaşıklığı azaltır.
Temel malzeme Eloksallı Alüminyum AL6005-T5
Bağlantı elemanı malzemesi Paslanmaz Çelik SUS304
Çatı tipleri Trapez / Oluklu / Dik Dikiş
Rüzgar yükü 60 m/s'ye kadar
Kar yükü 1,4 kN/m²'ye kadar
Eğim açısı Paralel veya 5° – 15° ayarı
Ürün Özellikleri
Teknik Parametre Şartname Detayı
Temel Malzeme Eloksallı Alüminyum AL6005-T5
Bağlantı Elemanı Malzemesi Paslanmaz Çelik SUS304
Uygulanabilir Çatı Tipi Trapez, Oluklu, Dik Dikiş
Rüzgar Yükü Kapasitesi 60 m/s'ye kadar
Kar Yükü Kapasitesi 1,4 kN/m²'ye kadar
Eğim Açısı Çatıya paralel veya 5° - 15° ayarlı
Birincil Uygulama Senaryoları
Endüstriyel Depolama – Lojistik merkezlerde ve profilli çelik saclar kullanan üretim tesislerinde büyük ölçekli çatı üstü PV tesisleri.
Tarım Tesisleri – Çelik yapılı hayvan barakaları ve tahıl depolama birimlerine güneş enerjisi entegrasyonu.
Ticari Perakende Merkezleri – Mevcut metal çatılı alışveriş komplekslerinin yenilenebilir enerji üretimi için güçlendirilmesi.
Kurulum Öncesi Muayene
  • Yüzey Doğrulaması: Kendinden kılavuzlu vidalar veya kelepçe sürtünmesi için yeterli çekme mukavemetini sağlamak üzere renkli çelik karonun kalınlığını ve malzeme derecesini doğrulayın.
  • Aşık Yeri: Tüm yapısal bağlantı elemanlarının yük taşıyan çerçeveye sabitlendiğinden emin olmak için çatı altı aşıklarının tam konumunu tanımlayın ve işaretleyin.
Operasyonel Yönergeler
  • Mastik Uygulaması: Çatıya nüfuz etmeyi gerektiren sistemlerde, nem girişini önlemek için yüksek kaliteli EPDM contalar veya bütil kauçuk bant kullanılmalıdır.
  • Tork Özellikleri: Döngüsel rüzgar titreşimleri altında gevşemeyi önlemek için tüm paslanmaz çelik cıvataların mühendislik tork değerlerine (tipik olarak 15-20 N·m) kadar sıkılması gerekir.
  • Saklama Koşulları: Kuru, havalandırılmış ortamda saklanan bileşenler; Kurulumdan önce galvanik korozyonu önlemek için çimento veya asitli malzemelerle doğrudan temastan kaçının.
Fiziksel özellikler
Tür Fotovoltaik stentler
Malzeme Malzeme Alüminyum Alaşım
Yüzey bitirme/işleme

/

Boyut aralığı

özelleştirilebilir mevcuttur

Genişlik Özelleştirilebilir mevcuttur
Yan Ray Yüksekliği
Uzunluk
Kalınlık/tel çapı
Maks. Çalışma Yükü
Aksesuarlar/ilgili ürünler
Ürün Özellikleri

1. Hafif

2. Kolay Kurulum

3. Yüksek maliyet performansı

Renk

Tasarım rüzgar basıncı: 0,55KN/㎡

Tasarım kar basıncı: 0,5KN/㎡

Hizmet ömrü: 30 Yıl

Çevre talebi
Başvuru Renk steel tile roof
