Ürüne genel bakış

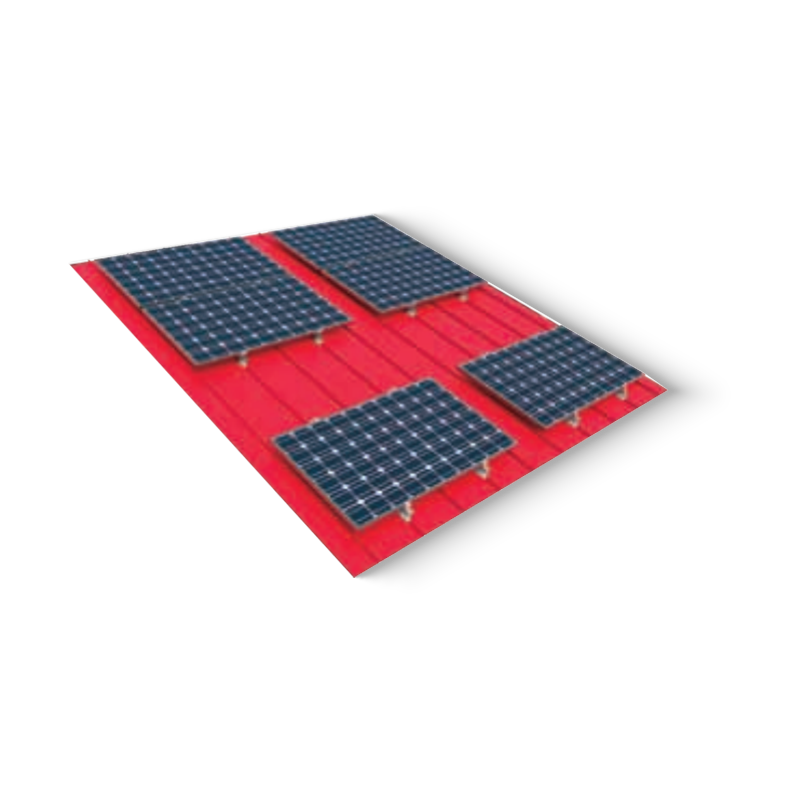

Aşıksız renkli çelik kiremit montaj sistemi, ekipmanı doğrudan profilli çelik sacların dik dikişlerine veya trapez kirişlerine bağlamak için tasarlanmıştır. Sistem, alüminyum veya galvanizli çelik kelepçe tabanı, yüksekliği ayarlanabilir braket ve üst ray veya modül kelepçesinden oluşur. Enine aşık ihtiyacını ortadan kaldırarak malzeme maliyetlerini ve kurulum süresini azaltır. Kelepçe mekanizması, braketi çatı membranına nüfuz etmeden sabitlemek için bir T-cıvata ve neopren dolgu kullanır, böylece hava koşullarına karşı bütünlük korunur. Yük aktarımı sacın kaburgaları aracılığıyla alt yapıya gerçekleşir. Standart uyumluluk, LSY-32/1000, YX25-210-840 gibi profilleri ve 25 mm'den 75 mm'ye kadar kaburga yüksekliğine sahip trapez fayansları içerir. Montaj sistemi, 5° ile 45° arasındaki eğim açılarına sahip metal çatılar üzerindeki fotovoltaik panelleri, kablo kanallarını veya hafif mekanik armatürleri destekleyebilir.

≤45° Çatı eğimi aralığı
25-75mm Uyumlu kaburga yüksekliği
M8 / M10 Kelepçe cıvatası boyutu
TR 1991-1-4 Rüzgar yükü tasarımı
Temel avantajlar

Aşık eliminasyonu

İkincil çelik yapıyı geleneksel raylı aşıklara göre %35-50 oranında azaltır. Montaj braketleri doğrudan çatı kaplama kirişlerine bağlanarak malzeme masraflarını ve nakliye ağırlığını azaltır.

Su geçirmezlik bütünlüğü

Kelepçe tasarımında sabitleme noktasını kapatmak için EPDM veya silikon dolgu kullanılır. Çatıya nüfuz etmemesi potansiyel sızıntıları azaltır. Dinamik koşullar altında 600Pa su geçirmezliğe kadar test edilmiştir.

Ayarlanabilir yükseklik ve eğim

Entegre kaydırma mekanizması, çatı düzensizliklerini veya güneş yönelimini telafi etmek için 40 mm'ye kadar dikey ayarlamaya ve 0-15 dereceye kadar eğim açısına olanak tanır.

Korozyona uygun malzemeler

Alüminyum 6063-T5 (anodize AA15) veya HDG çelikten (Z600 kaplama) kelepçeler. Farklı metal temasının önlenmesi için paslanmaz çelik A2-70 bağlantı elemanları dahildir.

Ürün özellikleri
Malzeme seçenekleri Ekstrüde alüminyum 6063-T5 (anodize 12-15μm) / Sıcak daldırma galvanizli çelik S250GD Z (275-600g/m²)
Kelepçe tipi Trapez sac için yan kelepçe, orta kelepçe, uç kelepçe; Kenet çatılar için üniversal dikiş kelepçesi
Kaburga uyumluluğu Trapez (yükseklik 25-75 mm, aralık 150-350 mm); oluklu (tip R32, R45); sinüzoidal profiller
Yük kapasitesi Üstün gerilme mukavemeti: braket başına 2,5kN kelepçe; tasarım yükü: 1,2kN dikey / 0,8kN yatay
Bağlantı elemanı spesifikasyonu Paslanmaz çelik A2-70 veya A4-80 altıgen cıvatalar; önceden monte edilmiş yaylı rondela ve düz rondela
Sıcaklık aralığı -40°C ila 110°C (EPDM conta esnekliği korur)
Yangın sınıflandırması Yanmaz, ASTM E84'e göre A Sınıfı, alüminyum bileşenler
Sertifikalar ISO 9001:2015; IEC 62852 (sıkıştırma kuvveti); Rüzgârın yükselmesine karşı TUV testi yapıldı
Uygulama senaryoları
Trapez renkli çelik saclara sahip endüstriyel depolar – çatı üstü güneş panellerinin doğrudan bağlanması (şebekeye bağlı PV sistemleri).
Tarımsal binalar (kümes hayvanları çiftlikleri, tahıl depoları) – egzoz fanlarının, ışık braketlerinin veya aşık ızgarası olmayan küçük ekipmanların montajı.
Ticari metal çatılar (otoparklar, lojistik merkezleri) – kablo kanallarını veya alçak profilli yürüyüş yollarını destekler.
Mevcut çelik çatılarda iyileştirme projeleri – ana yapıyı değiştirmeden yük ekleme çözümü.
Oluklu metal kaplama üzerine sabitlenmiş soğutma sistemleri ve HVAC hat setleri.
Teknik notlar ve çözümler

Rüzgar yükselme direnci

Yüksek emme gücüne sahip çatı bölgeleri için ek kilitleme klipsleri kullanın ve kelepçe yoğunluğunu metrekare başına 4'e çıkarın. ASTM E1512'ye göre yerinde çekme testiyle çekme kuvvetini doğrulayın (kelepçe başına minimum 600 N).

Çelik sacların termal hareketi

Renkli çelik termal döngüler altında genişler. Bağlantı elemanının yorulmasını önlemek için 3 mm'ye kadar mikro kaymaya izin veren sürtünme pedli oluklu braket delikleri kullanın. M8 cıvataları 15 Nm torkun üzerinde sıkmayın.

Farklı metal teması

Galvanizli çelik çatı levhalarıyla temas eden alüminyum braketler, galvanik korozyonu önlemek için naylon izolatörler veya iletken olmayan contalar gerektirir. İzolatör kullanılmıyorsa bitümlü bant uygulayın.

Mühür bütünlüğünün doğrulanması

Kurulumdan sonra, EPDM ek parçalarını eşit sıkıştırma açısından inceleyin. 1,5 mm'den büyük boşluklar yanlış oturmayı gösterir ve su girişine neden olabilir. 2 hafta sonra yeniden torklayın.

Sık sorulan sorular
1. Çeyrek Aşıksız sistem tüm trapez metal çatılara uygun mudur?
Uyumluluk kaburga yüksekliğine ve aralığına bağlıdır. Standart kelepçeler 25-75 mm nervür yüksekliklerine ve 25-45 mm kret genişliğine uygundur. Özel profiller için (uç nervürler, dar nervürler), profile özel çene adaptörleri veya özel olarak işlenmiş kelepçe ek parçaları kullanın.
2. Çeyrek Montaj sistemi çatı yapısal doğrulamasını gerektiriyor mu?
Evet. Çatı levhası ilave nokta yüklerini desteklemelidir. Sac kalınlığına (minimum 0,5 mm çelik), kaburga geometrisine ve birincil aşıklar arasındaki açıklığa dayalı olarak yük hesaplaması sağlayın. Montaj sistemi yükü sac kirişlere aktarır; Üreticiyle kaburga gücünü doğrulayın.
3. Çeyrek Sistem topraklama yapılmadan güneş paneli kurulumunda kullanılabilir mi?
NEC 250 uyarınca yapıştırma gereklidir. Braketler ve çatı çerçevesi boyunca elektriksel süreklilik sağlamak için topraklama klipslerini veya kelepçelerde önceden takılmış topraklama dişlerini kullanın. Eloksallı yüzey iletken değildir; Bağlantı noktalarındaki kaplamayı çıkarın veya yıldız pullar kullanın.
4. Çeyrek Zaman içinde hangi bakıma ihtiyaç duyulur?
Kelepçe torkunu yıllık olarak kontrol edin (M8 için 12-14 Nm önerilir). Bozulmuş EPDM pedleri her 8-10 yılda bir değiştirin. Kıyı bölgelerinde korozyon işaretlerini kontrol edin; gerekirse koruyucu sprey uygulayın.
Referans bilgilerinin sipariş edilmesi

Parça numaralandırma şeması

NPCS-[Kaburga yüksekliği kodu]-[Malzeme kodu]-[Kelepçe stili]
Örnek: NPCS-50-AL-SC → kaburga yüksekliği 50 mm, alüminyum alaşım, trapez sac için yan kelepçe

  • Kaburga yüksekliği kodları: 35, 50, 65, 75
  • Malzeme: AL (eloksallı) / GS (galvanizli çelik)
  • Stil: SC (yan kelepçe), MC (orta kelepçe), EC (uç kelepçe)

Standart kit bileşenleri

  • Üst kelepçe ve alt kelepçe (eşleşen çift)
  • M8x40 paslanmaz çelik cıvata nyloc somunu
  • EPDM lastik ped (2mm kalınlık, önceden kesilmiş)
  • Düz pul ve yaylı rondela seti
  • Kurulum tork anahtarı adaptörü (isteğe bağlı)

Ambalaj: Karton başına 50 set kurulum kılavuzu

* Yük değerleri UL 2703 ve EN 1991'e göre statik testlere dayanmaktadır. Kar/rüzgar bölgesine özel ayarlar için saha mühendisliği önerilir. Tüm ürünler RoHS gereksinimlerini karşılar.
